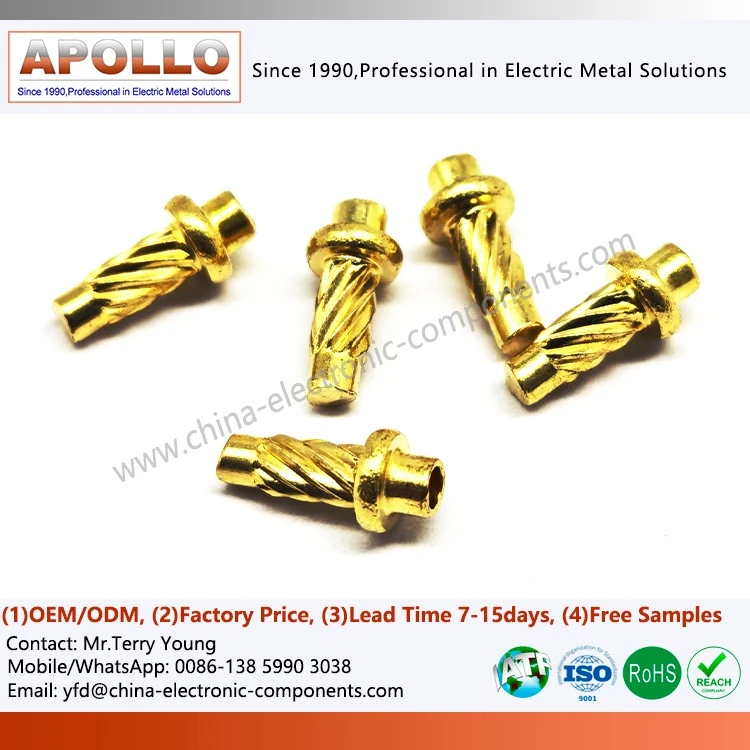

Spiralinis Knurl Press{0}}In Stud
Produktų aprašymas
Spiral Knurl Press{0}}Studs daugiausia susideda iš šių dalių:
Išorinio sriegio prijungimo sritis
Spiralinis raižytas užrakinimo plotas
Nukreipiamoji preso{0}}pritaikymo sritis
Galvos padėties nustatymo struktūra
Anti{0}}rotacinė įtraukimo struktūra
Pagrindinis dizainas yra spiralinėje raištėje.
Skirtingai nuo įprasto tiesiojo raižymo, spiralinis raižymas sukuria nuolatinį nukreipimo ir fiksavimo efektą presavimo{0}}tvirtinimo metu, leidžiantį kontroliuoti metalo medžiagos plastikinį srautą, todėl gaunamas didesnis kontaktinis plotas ir stabilesnė mechaninė blokavimo struktūra.
Šis dizainas žymiai pagerina gaminio savybes:
Ištraukite pasipriešinimą-
Atsparumas sukimui
Atsparumas vibracijai
Ilgalaikis{0}}stabilumas
Dizaino pranašumai: struktūrinis pertvarkymas iš „pasyvios tolerancijos“ į „tikslią reologiją“
| Laipsniško valdomo tiekimo skyrius | „Twist{0}}Clinch Fastener“ apačia sukurta su tikslia kūgine kreipiančia galvute. Tai ne paprastas nusklembimas, o šiek tiek smailėjanti įvadinė zona. Jis išplečia ir apvalina pagrindo angą pradinio presavimo-tvirtinimo stadijoje, užtikrindamas, kad smeigė į angą patektų statmenai ir užkertant kelią vienašalei dantų perkrovai ir lentos deformacijai, kurią sukelia ekscentrinis prispaudimas. |
| Išlenktas perėjimas iš danties viršaus į danties apačią | Sraigtinės raiželės skerspjūvio-forma yra labai svarbi. Suprojektuojame danties viršūnę su tam tikro pločio plokščiu viršumi arba mikro-lanku, kad padidintume sąlyčio plotą su pagrindu ir sumažintume specifinį slėgį; danties dugnas naudoja didelį lanko perėjimą, kad būtų išvengta nuovargio trūkio spiraliniame žiediniame preso kampe-Stud šaknyje, kurį sukelia įtempių koncentracija, ir suteikia sklandesnę vietą substrato tekėjimui. |
| Anti-sukimosi trinties žiedas apatiniame galvos paviršiuje | Srityje, kur apatinis „Twist Press Rivet Stud“ galvutės paviršius (flanšo paviršius) liečiasi su lakštiniu metalu, suprojektavome smulkius koncentrinius žiedų raštus arba raištelius. Paspaudus į vietą, flanšo paviršius tvirtai prispaudžiamas prie lakštinio metalo, o žiediniai raštai įsirėžia į pagrindo paviršių, suteikdami papildomą anti-sukimosi trintį, sudarydami „dvigubo draudimo“ anti -sukimosi sistemą su spiraline riekele. |
Gamybos procesas: visas{0}}proceso atsekamumas
Vielos strypo patikrinimas:Cheminės sudėties spektrinė analizė, tempimo mechaninių savybių tyrimas.
Kelių{0}}stočių šaltasis kalimas:Galvos, raižytos šaknies skersmens ir sriegio šaknies skersmens formavimas.
Spiralinis raištelis:Speciali raižymo mašina; štampai reguliariai keičiami, kad būtų užtikrintas danties profilio nuoseklumas.
Siūlų vyniojimas:Tikslus sriegių riedėjimo ratų valdymas; patikrinimas internetu naudojant go/no{0}}go matuoklius.
Terminis apdorojimas:Ištisinio tinklelio juostos krosnis; automatinis anglies potencialo valdymas; kietumo mėginių patikrinimas.
Paviršiaus apdorojimas:Būgno galvanizavimas arba stelažų padengimas; dangos storis patikrintas rentgeno fluorescencija.
Pagrindinės ypatybės ir gaminio pranašumai: absoliutaus tikrumo įvedimas į tikslaus surinkimo atitiktį
Dangos irimo skausmo taško pašalinimas
Nereikia suvirinti, puikiai išsaugomas lakštinio metalo dalių (pvz., cinkuotų lakštų, iš anksto dengtų lakštų ir izoliacinių plokščių) paviršiaus atsparumas korozijai, pašalinami suvirinimo purslai ir šilumos{1}}paveiktos zonos, pagerėja bendra mašinos išvaizda ir atsparumas korozijai.
Didelio-efektyvumo aklina
Nuolatinis sriegio įtvirtinimas pasiekiamas spaudžiant tik iš vienos pusės, todėl nereikia užpildyti vietos. Uždariesiems profiliams ir vamzdinėms konstrukcijoms tai yra vienintelis didelio-efektyvumo vidinio sriegio sprendimas, labai supaprastinantis Twist Press-In Fastener surinkimo procesą.
Priežiūra{0}}Nemokama atsipalaidavimo prevencija visą gyvenimą
Stiprus atsparumas vibracijai, kurį užtikrina sraigtinės topologijos blokavimas, užtikrina, kad jungties nereikėtų priveržti iš naujo per visą įrangos eksploatavimo laiką, pašalinant prastą elektrinį kontaktą ar mechaninį triukšmą, kurį sukelia sriegio atsipalaidavimas.
Itin mažos medžiagų ir įrangos sąnaudos
Jis pakeičia brangią suvirinimo įrangą ir eksploatacines medžiagas, pašalina sriegimo procesą ir laisvų dalių, pvz., plūduriuojančių veržlių, valdymą, o vienas spiralinis įspaudimas{0}}In Pin gali atlikti didelio-stiprumo veržlės funkciją, todėl staigiai sumažėja bendros surinkimo išlaidos.
susisiekite su mumis
Jei jūsųSpiralinis raižytas klijavimo smeigėapima ploną-plokštelių sujungimą, didelės-vibracijos aplinką arba automatinio surinkimo reikalavimus, mūsų inžinierių komanda gali pasiūlyti vieno-užspaudimo tvirtinimo elementų sprendimą – nuo pasirinkimo optimizavimo iki masinės gamybos, atsižvelgdama į plokštės tipą, montavimo sąlygas ir konstrukcijos apkrovos reikalavimus.
