Aukštos sluoksniuotos šynų juosta, skirta įtampos sprogimui{0}}atspariam keitikliui
Produktų aprašymas

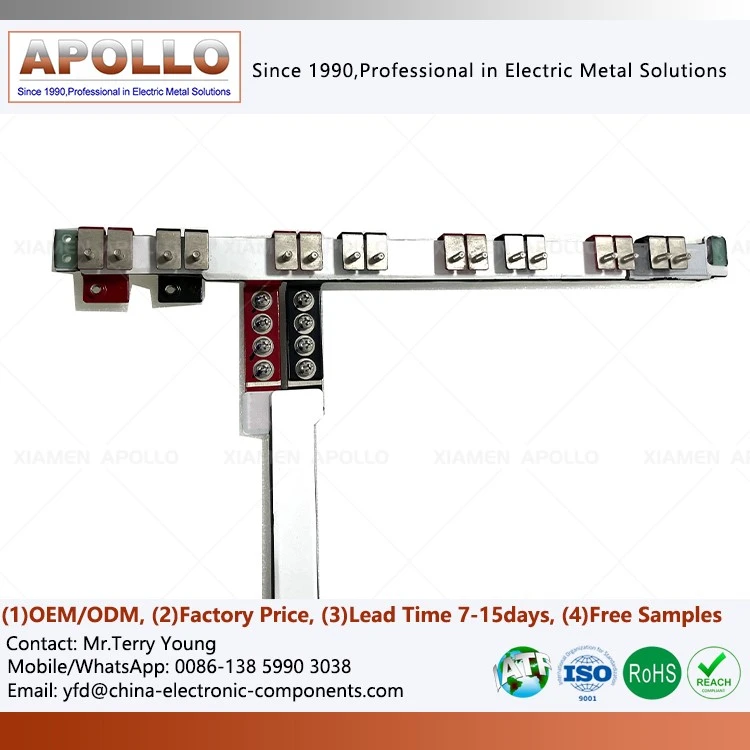

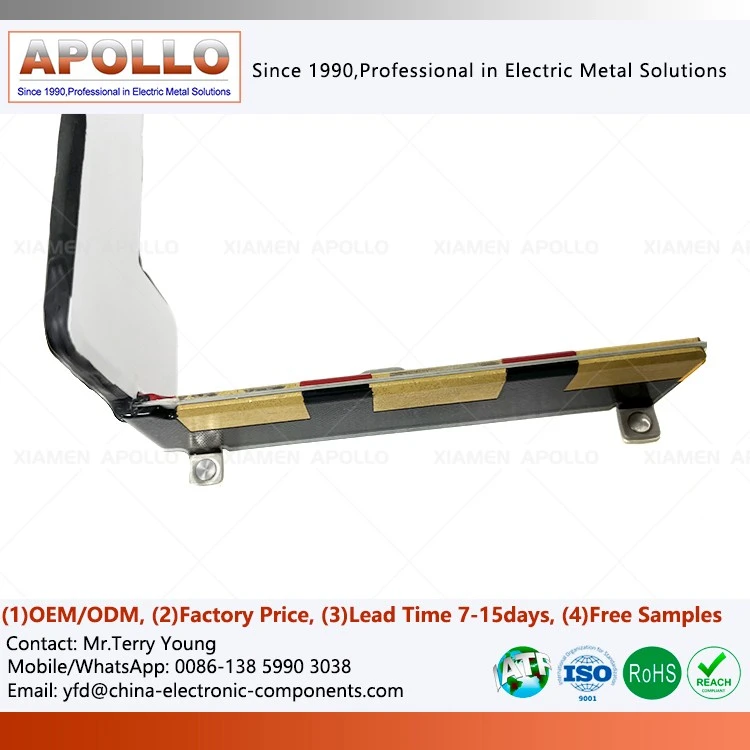

Šis aukštai laminuotas šynas, skirtas įtampos sprogimui{0}}atsparus keitiklis, yra integruotas standžiųjų šynų mazgas, suformuotas vakuuminiu karštuoju{1}}presavimu, sudarytas iš kelių didelio-laidumo varinių laidų sluoksnių, didelio-našumo izoliacinės medžiagos ir konstrukcinių atramų.
Topologija: turi kelių{0}}sluoksnių simetrišką sudėtinę struktūrą-, pvz., „Teigiamas – Izoliacija – Neigiamas“ arba „Teigiamas – Izoliacija – Neigiamas – Izoliacija – Neutrali“-, nustatoma pagal įtampos klasę ir topologiją (pvz., 2 arba 3 lygių NPC).
Izoliacijos sistema: tarpsluoksninės dielektrinės medžiagos paprastai apima poliimido (PI) plėvelę, epoksidinį stiklo audinį (FR4) arba DBC (tiesioginio surišimo vario) keraminius substratus, parenkamus pagal įtampos atsparumo įvertinimus ir šilumos išsklaidymo reikalavimus.
Korpuso suderinamumas: bendras formos faktorius yra pagal užsakymą{0}}lenktas ir apdirbtas taip, kad atitiktų vidinę sprogimui{1}}saugių gaubtų erdvę; terminalų sąsajos skirtos tiesioginiam prijungimui prie pagrindinių IGBT modulių (pvz., Infineon, ABB, Hitachi Energy) arba laminuotų kondensatorių.
Aplinkosaugos įvertinimas: agregatas palaiko IP65+ sandarinimo konstrukciją ir yra suderinamas su teigiamo-slėgio ventiliacijos arba alyvos- panardinamojo aušinimo schemomis sprogimui-atsparioje kameroje.
Pagrindinės funkcijos ir sistemos našumas
Aukšto{0}}dažnio pereinamosios įtampos fiksavimas
Naudodami itin mažą paskirstytą induktyvumą, jie apriboja įtampos šuolius išjungiant IGBT{0}}įrenginio saugioje veikimo zonoje (SOA), taip užkertant kelią viršįtampių gedimui ir padidinamas aukštos-tampos kintamo dažnio pavarų ir UPS sistemų veikimo patikimumas.
Struktūrinė parama
Tarnauja kaip fizinis pagrindinių maitinimo komponentų,-pvz., kondensatorių ir IGBT modulių-sujungimas, laminuotos šynos užtikrina tvirtą mechaninį palaikymą. Jie apsaugo jautrius maitinimo modulių gnybtus nuo mechaninio įtempimo, kurį sukelia vibracija transportavimo metu arba elektromagnetinės jėgos poveikio.
Klaidžiojančio elektrinio lauko ekranavimas
Įžeminimo sluoksnis daugiasluoksnėje sudėtinėje struktūroje ne tik suteikia nulinio-potencialo atskaitos tašką, bet ir veikia kaip natūralus elektromagnetinis ekranas, efektyviai blokuodamas aukšto-dažnio magnetinio lauko trukdžius (EMI) nuo maitinimo grandinės iki aplinkinių valdymo grandinių ir pagerindamas sistemos elektromagnetinį suderinamumą.
Medžiagos pranašumai: kokybės kontrolė nuo laidininko iki izoliacijos pabaigos{0}}iki-
| T2 deguonies{1}}laidininkai be vario | Didelis grynumas reiškia mažesnę varžą ir sumažintą šilumos gamybą. Šynos juostos su PET izoliaciniu popieriumi apdirbimo tikslumas tiesiogiai lemia lygiagretumą ir tarpų nuoseklumą tarp sluoksnių po laminavimo{1}}veiksnius, kurie tiesiogiai veikia gaminio induktyvumo charakteristikas. |
| Didelės{0}}našumo izoliacinės medžiagos | Aukštos{0}}įtampos, sprogimui-atsparios kintamo dažnio pavaros (VFD) taikymui izoliacinės medžiagos turi ne tik turėti didelį dielektrinį stiprumą, bet ir išlaikyti stabilų izoliacinį efektyvumą ilgą laiką atšiaurioje aplinkoje, kuriai būdinga drėgmė, dulkės ir ėsdinančios dujos. |
| Laidininko paviršiaus apdorojimas | Kontaktinių zonų paviršiaus apdorojimas (alavo, nikelio arba sidabro padengimas) turi įtakos ne tik kontaktiniam atsparumui, bet ir maitinimo paskirstymo bloko šynos ilgalaikiam{0}}atsparumui oksidacijai ir korozijai. Šis skirtumas ypač svarbus aplinkoje, kurioje yra korozinių dujų, pavyzdžiui, anglies kasyklose ir naftos chemijos gamyklose. |
Detalių vitrinos ir kokybės kontrolės estetika
Tikslus krašto dervos nutekėjimo-valdymas
Aukštos kokybės karšto{0}}presavimo procesai užtikrina, kad lipni plėvelė kraštuose sudarytų vienodą, minimalų išsiliejimą{1}}; tai garantuoja drėgmei{2}}atsparų sandarumą, nesukeliant per daug dervos, galinčios trukdyti surinkti.
Pakopinis izoliacinių sluoksnių pratęsimas
Skirtingos įtampos sluoksnių kraštuose izoliacinės plėvelės yra aiškiai išdėstytos laiptuota konfigūracija pagal projektines specifikacijas. Šis dizainas išradingai padidina paviršiaus valkšnumo atstumą nepadidindamas bendro gaminio tūrio-apčiuopiamas išmaniosios elektrotechnikos pavyzdys.

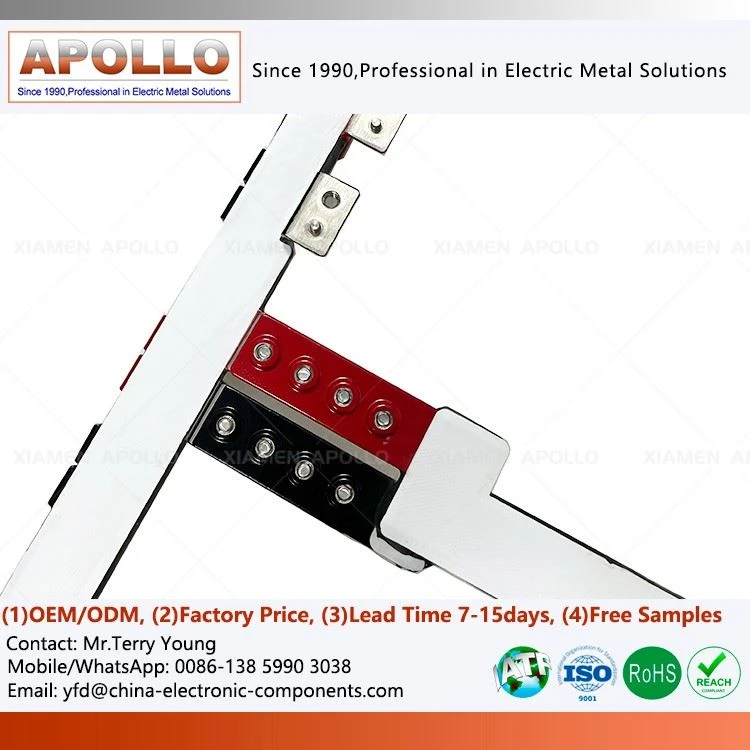

Mikronų{0}}lygio gnybtų paviršių lygiagretumas
Visi variklio valdiklio magistralės paviršiai, skirti prijungti prie išorinių komponentų, yra tiksliai frezuojami, kad būtų užtikrintas išskirtinis vienodumas. Tai garantuoja vienodą slėgio pasiskirstymą ant IGBT modulio pagrindo plokštės varžtų metu ir apsaugo nuo vidinio tiesioginio surišto vario (DBC) pagrindo lūžių, atsirandančių dėl montavimo įtempių.
Aiški lazerinio žymėjimo sistema
Nepažeidžiant izoliacijos savybių, graviravimas lazeriu naudojamas teigiamam ir neigiamam poliškumui, fazių žymėjimui ir QR kodams atsekamumui pažymėti; tai palengvina klaidų{0}}surinkimą ir kokybės stebėjimą tolesnio naudojimo ir priežiūros metu.
susisiekite su mumis
TheLaminuota šyna elektromobiliuiyra daugiau nei tik elektros jungties komponentas; tai yra esminis pagrindas užtikrinant didelio{0}}efektyvumo ir didelio-patikimumo didelės-galios galios elektronikos įrangos veikimą.
Naudojant optimizuotą laminuotą struktūrą, didelio našumo{0}}medžiagų derinį ir tikslius gamybos procesus, šis produktas leidžia įrangos gamintojams įveikti ryšio problemas aplinkoje, kuriai būdinga aukšta įtampa, didelė srovė ir erdvės apribojimai. Jame pateikiami stabilūs ir patikimi energijos perdavimo sprendimai, skirti sprogimui atspariems keitikliams, UPS sistemoms ir naujai energijos maitinimo įrangai.
Jei kuriate projektus, susijusius su aukštos{0} įtampos keitikliais, UPS sistemomis ar nauja energijos maitinimo įranga, galime teikti profesionalų laminuotų šynų projektavimo ir gamybos palaikymą, pritaikytą jūsų specifiniams elektros parametrams ir struktūriniams reikalavimams, padėdami padidinti įrangos patikimumą ir sutrumpinti produktų kūrimo ciklus.
Populiarus Žymos: aukštos laminuotos šynos, skirtos įtampos sprogimui{0}}atspariam keitikliui, Kinijos aukštos laminuotos šynos, skirtos įtampai sprogimui
