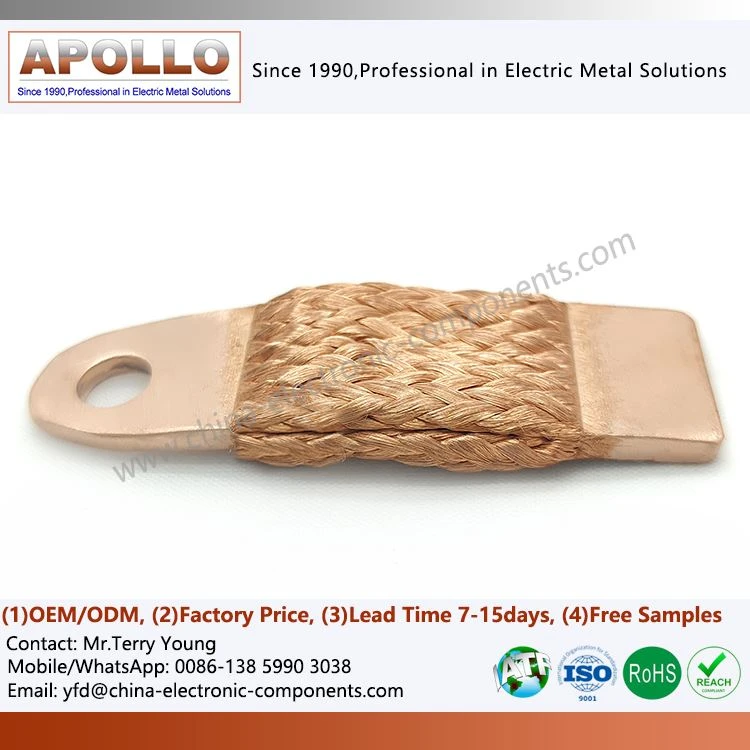

Lanksčios šynų jungtys
Produktų aprašymas
Skirtingai nuo įprastų kabelių ar standžiųjų šynų, šiose lanksčiose šynų jungtyse naudojama kelių{0}}vijų tikslumo-traukta atkaitinta apvali varinė viela, supinta atlasiniu pynimu, kad būtų sukurtas trijų-matmenų pritaikomas laidininkas. Jo pagrindinė technologija yra elektromagnetinio odos efekto pavertimas pranašumu-vieno kaitinamojo siūlelio skersmuo yra tiksliai valdomas nuo 0,15 mm iki 0,30 mm, užtikrinant maksimalų srovės-perdavimo efektyvumą esant maitinimo dažniui ir vidutinio{8}}–-aukšto dažnio veikimo sąlygoms. Pinimo kampas buvo optimizuotas atliekant baigtinių elementų modeliavimą, subalansuojant išilginį pailgėjimą ir šoninį sukimo standumą, leidžiantį gaminiui išlaikyti konstrukcinį stabilumą, išlaikant 15–25 % ilgio dubliavimą.
Pagrindinės funkcijos:
Dinaminio kompensavimo galimybė: sugeria šiluminį plėtimąsi ir susitraukimo poslinkį ± 20 mm/m įrangos veikimo metu, neleidžiant mechaniniam įtempimui persikelti į pintos varinės šynos pritaikomus tvirtinimo taškus.
Priežiūra-nemokama sąsaja: molekulinio-lygio metalo sujungimo technologija pašalina kontaktinio atsparumo senėjimo riziką.
Erdvinė laisvė: palaiko sudėtingus laidus, kurių lenkimo spindulys yra didesnis arba lygus 5 kartus pynimo pločiui trijų{1}}dimensijų erdvėje.
Pagrindinės technologijos: giliai išplėtota laidžios jungties technologija, kuriant tvirtą pagrindą našumui
| Vienodo srovės paskirstymo technologija | Naudojant „korių pintą struktūrą“, kelios be deguonies{0}}varinės vielos gijos yra susipynusios tam tikru kampu, užtikrinant vienodą srovės laidumą pintame sluoksnyje. Taip išvengiama „srovės koncentracijos“ reiškinio, kurį sukelia tradiciniai vienos grandinės laidai ar paprastas pynimas, sumažinama vietinio įkaitimo rizika ir pagerinamas srovės{3}}nešimo stabilumas. |
| Mechaninio stiprumo ir laidumo balanso technologija | „Pinijos tankio gradiento dizainas“ padidina pynimo tankį abiejuose jungties galuose esančių jungčių srityse, kad būtų padidintas mechaninis tvirtinimo stiprumas; pynimo tarpas vidurinėje laidumo srityje yra optimizuotas, kad būtų užtikrintas laidumo efektyvumas. Taip pasiekiama puiki pusiausvyra tarp „lanksčios lenkimo“ ir „standžios apkrovos{1}}laikomosios galios“, išsprendžiant tradicinių lanksčių šynų problemas, pvz., lengvą lūžimą ir silpną srovės{2}}laidumą. |
| Korozijai{0}}atspari sandarinimo technologija | Metalinio pynimo sluoksnio paviršius yra „dvigubas{0}}apsauginis sluoksnis“: vidinis sluoksnis yra padengtas alavu-(pagrindinė apsauga nuo korozijos), o išorinis sluoksnis gali būti padengtas auksu-(didelio laidumo / didelės korozijos aplinkoje) arba nikeliuotas-(atspariam nusidėvėjimui / korozijai aplinkai). Izoliacijos sluoksnyje naudojamas „integruotas liejimo“ procesas, todėl sukuriama vientisa, be burbuliukų{6}}konstrukcija, neleidžianti patekti į drėgmę ir dulkes, sustiprinti apsaugos lygį ir apsaugoti nuo senėjimo. |
| Nuovargiui{0}}atspari vibracijos technologija | Dinaminėms eksploatavimo sąlygoms optimizuotas supintų laidų medžiagos tvirtumas ir pynimo struktūra, todėl jungtis gali atlaikyti daugiau nei 10 milijonų vibracijos smūgių (dažnis 10-2000 Hz), išlaikant stabilų laidumą. Pinta varinės vielos galvutė ir pintas sluoksnis yra dvigubai pritvirtinti naudojant "užspaudimą + suvirinimą", kad būtų išvengta atsiskyrimo ar prasto kontakto dėl vibracijos. |
Medžiagos ir dizaino pranašumai: geri gaminiai prasideda nuo manijos detalėms
Medžiagų privalumai:
Dirigentas:T2 didelio-grynumo deguonies-be vario (Cu Didesnis arba lygus 99,95%), laidumas Didesnis arba lygus 98% IACS, ideali terpė elektros energijai perduoti.
Vamzdžių / strypų sujungimas:Pagaminta iš tos pačios medžiagos kaip ir laidininkas, užtikrinantis elektrocheminį nuoseklumą ir užkertantis kelią potencialų skirtumo korozijai.
Dengimas:Naudojamas didelio{0}}grynumo sidabras, alavas ir nikelis, užtikrinantis puikų laidumą, litavimą ir atsparumą korozijai.
Dizaino pranašumai:
Streso mažinimo dizainas:Jungties pereinamojoje zonoje sukūrėme specialų kreivinį arba sutvirtinantį žiedą, kad efektyviai išsklaidytume įtempių koncentraciją ir išvengtume ilgalaikio nuovargio lūžių-.
Optimizuotas kontaktinis paviršius:Kontaktinis paviršius yra apdirbtas ir poliruotas, kad būtų užtikrintas lygus ir lygus paviršius, maksimaliai padidintas efektyvus kontaktinis plotas ir sumažintas kontaktinis pasipriešinimas.
Valgomojo įrengimo svarstymai:Siūlo įvairias montavimo angų pozicijas ir sriegio specifikacijas ir gali būti pritaikytas, kad puikiai atitiktų jūsų turimą įrangą.
Išsami vitrina ir profesionali vertė
Išsami informacija apie laidininko struktūrą
Mūsų lankstūs pinti laidininkai turi daugiasluoksnę pintinę struktūrą, kiekvienas sluoksnis tiksliai apskaičiuotas, kad būtų užtikrintas vienodas kontaktinis slėgis tarp laidininkų lenkimo metu. Ši konstrukcija ne tik pagerina laidumą, bet ir efektyviai sumažina kontaktinį pasipriešinimą, užkertant kelią perkaitimui dėl prasto kontakto.
Izoliacijos sluoksnio mikrostruktūra
Izoliaciniame sluoksnyje panaudotos unikalios mikrostruktūros nanoskalės kompozicinės medžiagos. Mikroskopiniu lygmeniu medžiagoje susidaro keli mikrokanalai, efektyviai nukreipiantys šilumos išsklaijimą išlaikant puikias izoliacijos savybes. Ši konstrukcija leidžia pintam variniam įžeminimo laidui išlaikyti stabilų veikimą net esant didelėms apkrovoms.
Jungties taško dizainas
Sujungimo taškuose yra naujoviška dvigubo{0}}kontakto konstrukcija, užtikrinanti stabilias elektros jungtis bet kokiu kampu ir slėgiu. Net vibruojančioje aplinkoje varinė viela išlaiko mažą kontaktinę varžą, todėl išvengiama atsipalaidavimo problemų, įprastų taikant tradicinius prijungimo būdus.
Standartizuotos sąsajos
Siūlome standartizuotus sąsajų dizainus, suderinamus su pagrindine maitinimo įranga. Taip pat teikiame individualias paslaugas, sukurtas taip, kad atitiktų konkrečius klientų poreikius ir užtikrintų tobulą suderinamumąplokščia varine pinta vielair kliento sistema.
